Nexans Câble 2 x 4P F/FTP Cat.6A LSZH (D_ca s2 d1 a1) - 500m

Les câbles Nexans LANmark-6A représentent la solution idéale pour les réseaux 10G Ethernet

Dans le cas d’applications hauts débits, l’installation peut influencer significativement les performances.

Lorsque des points de transition sont ajoutés dans le lien, des pertes additionnelles peuvent se produire.

Les câbles LANmark-6A offrent une marge suffisante afin que des applications comme le 10 Gigabit Ethernet fonctionnent efficacement.

Performance

Caractérisés par des performances garanties jusqu’à 500 MHz, les câbles LANmark-6A offrent des caractéristiques supérieures à celles requises par les normes internationales, européennes et américaines : ISO/IEC 11801, IEC 61156-5, EN 50173, EN 50288 and TIA/EIA 568-C.2.

Utilisés en combinaison avec les connecteurs et les cordons de brassage de la gamme LANmark 6A, ces câbles forment des chaînes de liaison Ethernet supportant toutes les applications 10GBase-T tel que défini par la norme IEEE 802.3an.

Cette version du câble 2 x 4 paires permet de déployer deux longueurs de câble LANmark 6A simultanément, ce qui permet de simplifier les installations de liaisons Ethernet contigues.

Indice de réaction au feu : D_ca s2 d1 a1 (selon la classification CPR - normes de construction).

Installation

La valeur NVP est incluse dans le marquage du câble pour faciliter la configuration des analyseurs lors de la phase de test des liaisons.

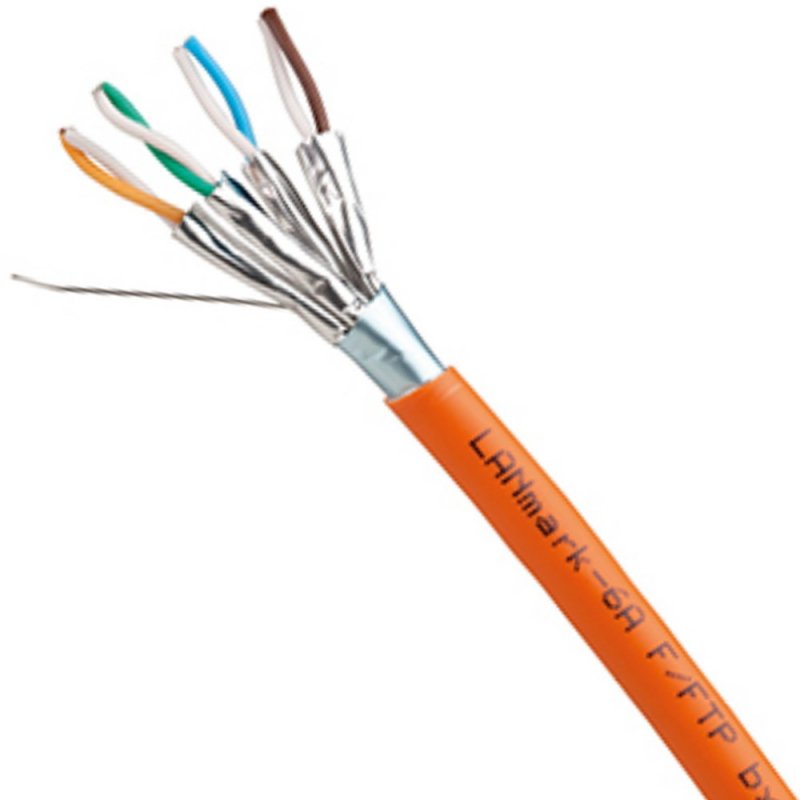

Le double écrantage du câble (écran global + écran paires par paires) immunise presque totalement les chaînes de liaison contre le phénomène de diaphonie exogène "alien crosstalk" , et maintient le niveau de performances optimal.

Garantie

Les solutions LANmark-6A sont garanties Catégorie 6a, EIA/TIA 568-B.2-10 et Classe Ea, ISO/IEC 11801 2002/A1 : 2008 et bénéficient de la garantie Nexans pièces et main d’œuvre :

     - Performances garanties jusqu'à 500MHZ

Associés aux autres composants LANmark-6A, la garantie intégrale Nexans Classe Ea peut être obtenue.

La traçabilité est assurée par un code marqué à la fois sur le câble et sur son conditionnement.

####Spécifications::::


CARACTÉRISTIQUES DE CONSTRUCTION

• Type de câble : F/FTP
• Gaine extérieure : Faible dégagement de fumée et sans halogène
• Couleur : Orange

CARACTÉRISTIQUES DIMENSIONNELLES

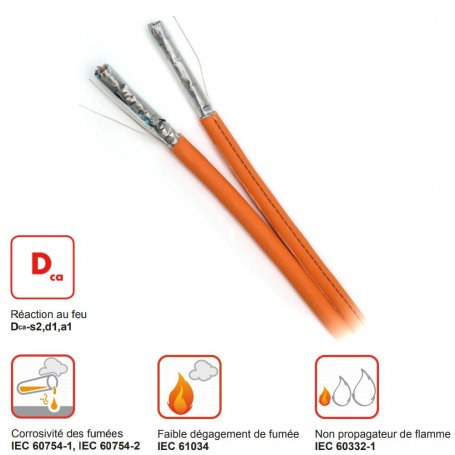

• Structure : 2 câbles 4 paires accolés, et détachables (chaque câble 4P est gainé individuellement)
• Diamètre sur isolation : 1,36mm
• Diamètre externe nominal : 7mm
• Masse approximative : 49Kg/Km
• Diamètre AWG du conducteur : AWG23

CARACTÉRISTIQUES ÉLECTRIQUES

• Capacité effective : 45nF/Km
• Résistance ohmique max. du conducteur à 20°C : 80 Ohm /km
• Impédance caractéristique : 100 Ohm
• Impédance de transfert maxi à 30 MHz : 120 Ohm /Km

CARACTÉRISTIQUES DE TRANSMISSION

• Attenuation Crosstalk Ratio, 250MHz : 37,2dB /100m
• Distorsion : 30ns /100m
• Vitesse de propagation : 82%
• Retard de propagation maximal à 100 MHz : 536 ns /100m
• Atténuation de couplage à 30Mhz : >85dB

CARACTÉRISTIQUES MÉCANIQUES

• Résistance à la traction max : 100N

CARACTÉRISTIQUES D'UTILISATION

• Catégorie : Catégorie 6A
• Gamme : LANmark-6A
• Température ambiante lors de l'installation, plage : 0 .. 50°C
• Température ambiante d'utilisation, plage : -20 .. 60°C
• Rayon de courbure minimum durant l'installation :
       - sous tension : 56mm
       - installé : 28mm
• Non propagateur de la flamme selon IEC 60332-1
• Faible dégagement de fumée selon IEC 61034
• Corrosivité des fumées selon IEC 60754-1, IEC 60754-2
• Conditionnement : Touret de 500m
