Nexans Outil d'aide au raccordement pour GG45
la gamme LANmark 7(A)
Garantit une installation LANmark-7 rapide,
facile et homogène
Bénéfices :
1) Raccordements en séries plus rapides
Facilite le positionnement des fils
2) Réduit le nombre de mauvaises connexions
Découpe des écrans individuels symétrique et
garantie d'écrans fermés au point d'insertion

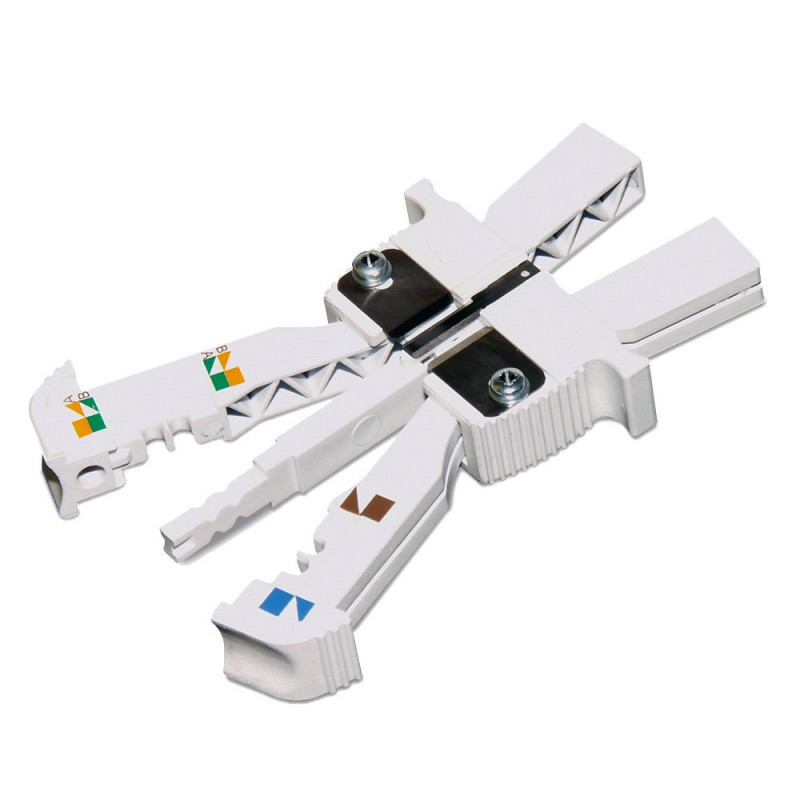

Nexans Outil d'aide au raccordement pour GG45

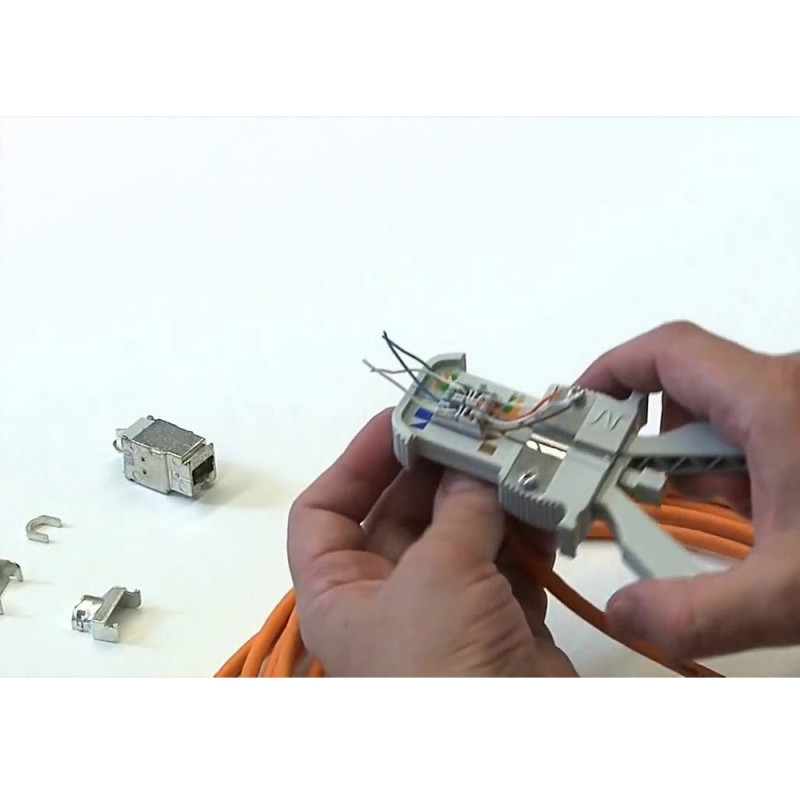

Ce tout nouvel outil d’assemblage pour connecteurs GG45 LANmark-7(A) automatise le retrait des écrans des paires et le positionnement des fils dans le support du câble lors du raccordement sur les câbles STP.
Cet outil élimine les principales causes d’échec d’installation, par la découpe des 4 écrans individuels à égale longueur.
Résultat : l’installation est encore plus facile qu’elle ne l’est aujourd’hui.
Dans le même temps, l’outil garantit que les écrans restent fermés jusqu’à leur point d’insertion dans l’organisateur de fils du connecteur LANmark-7 GG45.
Ceci contribue à la performance obtenue et améliore la répétabilité et l’homogénéité.
Cet outil conçu par Nexans est une innovation, en instance de brevet.
Nexans Connecteur GG45 Snap-in LANmark 7A
Connecteur GGJ45 Snap-in Catégorie 7A
Blindage à 360°
Conçu pour supporter les applications qui
requierent une capacité de 50Gbps Shannon,
incluant le 25GBase-T et le 40GBase-T !
Connecteur 12 contacts "2 en 1" :
- 8 contacts pour liaison 2GHz (mode GG)
- 4 contacts supplémentaires (mode RJ)
Version pour conducteurs monobrins
(câbles de données 4 paires rigides)
Compatible avec :
- les éléments structurels Snap-in Nexans
- le format Keystone grâce aux clips additionnels
Performances garanties à 1GHZ
(compatible Cat.8, testé jusqu'à 2GHz)
Ø conducteurs acceptés : AWG22 /23 /24
Croix métallique interne pour la CEM
Codes couleurs :EIA/TIA 568A & 568B
Nexans Connecteur GG45 Snap-in LANmark 7A (version multibrins)
Connecteur GGJ45 Snap-in Catégorie 7A
Blindage à 360°
Conçu pour supporter les applications qui
requierent une capacité de 50Gbps Shannon,
incluant le 25GBase-T et le 40GBase-T !
Connecteur 12 contacts "2 en 1" :
- 8 contacts pour liaison 2GHz (mode GG)
- 4 contacts supplémentaires (mode RJ)
Version pour conducteurs multibrins
(câbles de données 4 paires souple)
Compatible avec :
- les éléments structurels Snap-in Nexans
- le format Keystone grâce aux clips additionnels
Performances garanties à 1GHZ
(compatible Cat.8, testé jusqu'à 2GHz)
Ø conducteurs acceptés : AWG 24 à 26
Croix métallique interne pour la CEM
Codes couleurs :EIA/TIA 568A & 568B
