Infraplus Connecteur RJ45 femelle UTP Catégorie 5E



FIN DE VIE


Remplacé par :

SCHNEIDER-ELECTRIC RJ45 Cat.5E


Même compatiblité avec les supports :
plastrons, bandeaux, panneaux, etc ..
Marque
EAN
INF7700SU
Livraison
24 / 48H

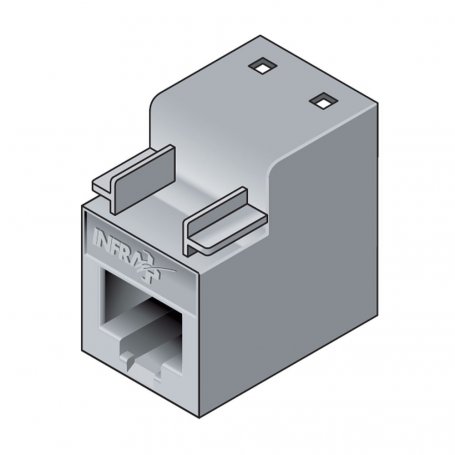

INFRAPLUS Connecteur "Slim" RJ45 femelle - UTP - Cat.5E

Ce type de noyau RJ45 femelle UTP est utilisé dans les bandeaux de brassage du répartiteur (ou "baie de brassage"), ou dans les prises murales au poste de travail (intégration au format 45x45mm ou 22.5x45mm).

C'est un connecteur voix-données-images Catégorie 5E pour les réseaux Ethernet de classe D (150MHz). Il est non-écranté (UTP) et raccordable sur des câbles rigides Catégorie 5 UTP (diamètre accepté AWG 22 à 25). Il est également compatible "Power over Ethernet" (PoE - norme IEE802.3af).



Longueur maximale de la liaison :

  • Liaison Ethernet 10/100Mbps/1Gbps : 100m
  • Liaison Ethernet 10Gbps : 0m (incompatible)
  • Liaison Vidéo : 30m



Attention : La connexion de ce noyau sur un câble 4 paires nécessite l'utilisation d'un outil spécifique (Réf : INF9158 - Voir onglet "Accessoires").





UTILISATION :

  • Au local technique : pour la réalisation de panneaux avec la gamme 19’’ Multiplus® équipée des plastrons INF990x/N - INF990xB ou INF9971, ou avec la gamme 19” 24 ports INF6691F et INF6694F
  • Au poste de travail : positionner sur les supports 22.5x45 mm ou 45x45 mm (réf. INF772x, INF7789, INF7790, INF9799, INF980x, INF980xB, INF88xxx)

PERFORMANCES :

  • Performances excèdant les exigences de la catégorie 5, ISO11801 et EN50173 (Certificat SGS N°00.30.90.188)

COMPOSITION :

  • Noyau RJ45 UTP : 8 contacts auto-dénudants
  • Organisateur de fils
  • Capuchon INF7751S (en option, vendu séparément)

SPÉCIFICITÉS :

  • Connecteur "Slim" hautes performances
  • Mise en oeuvre : Simple et rapide grâce à l'organisateur de fils et l'outil de confort INF9158
  • Sortie de câble : le capuchon INF7751S permet de réaliser une sortie latérale haute ou basse à 45° (en option, vendu séparément)

CARACTÉRISTIQUES :

  • Températures Service : -40°C à +70°C (jusqu'à +65°C en continu)
  • Dimensions (L x P x H) : 17.6x37.65x25.5mm (avec capuchon)
  • Marquage sur le corps du noyau : SU CAT 5 + code d'identification

CARACTÉRISTIQUES MÉCANIQUES :

  • Corps en ABS-PC
  • Organisateur de fils en polyamide
  • Contacts en bronze phosphoreux (dorure sélective sur sous-couche totale)
  • Diamètre maxi sur isolant des fils pour passage dans les canaux de l'organisateur : 1.45mm
  • Conducteurs acceptés : Type mono-brin (Diamètre 0.45 à 0.64mm)

CARACTÉRISTIQUES ÉLECTRIQUES À 20°C :

  • Résistance de contact : < 40 mΩ (Selon IEC 60512-2)
  • Résistance d'isolement : > 500 MΩ (Selon IEC 60512-2)
  • Délai de propagation : 1.0ns
  • Delay Skew : 0.4ns
  • Tension d'utilisation (Ueff) : 125V
  • Tension d'épreuve : 1000V

PERFORMANCES DE TRANSMISSION :

  • Voir Fiche technique détaillée (lien plus haut de cette page)
