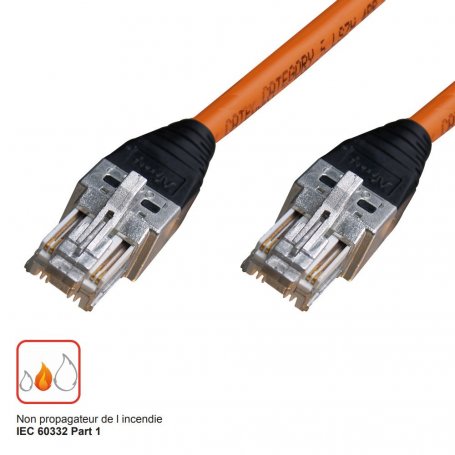

Nexans Cordon GG45 LANmark 7A - 3m

Les cordons de la série LANmark 7A GG45 sont composés d'un câble U/FTP comprenant 4 paires écrantées individuellement, et enrobées d’une tresse commune, offrant une performance supérieure jusqu’à 1000 MHz.

Les deux extrémités du câble sont équipées de fiches GG45 8C (aspect et fonctionnement identiques à une fiche RJ45  -  seuls les emplacements des contacts sont différents).

Ces cordons sont conformes au standard Catégorie 7A et procurent même une marge supérieure à l’exigence.

De par cette excellente performance électrique et un rapport signal/bruit positif jusqu’à 1000 MHz, ces cordons sont adaptés aux channels de transmission d’une capacité de plus de 40 Gbps.

Ils permettent l’inclusion de solutions de brassage ou points de consolidation supplémentaires pour une souplesse optimale et le support de toutes les futures applications de données selon ISO 11801.

Applications

La solution de câblage normalisée LANmark 7A offre les meilleures performances du marché.

En plus de supporter toutes les applications de données actuelles, elle supportera également toutes les applications planifiées avec un système de câblage jusqu’à la Classe FA (voir les discussions de l’IEEE sur 40 /100Gbps) :

• 10/100/1000Base-T /X, Gigabit Ethernet, 10GBase-T

• 25Gigabit Ethernet

• 40Gigabit Ethernet

• Applications de partage par câble, notamment CATV jusqu’à 862 MHz

• Toute future application Classe FA

Description

Les cordons de brassage GG45 8C non commutées permettent d’utiliser un lien permanent GG45 7A en mode 1000MHz.

La partie en saillie sur la fiche active l’interrupteur à l’intérieur du jack GG45 "2 en 1" et connecte les contacts non utilisés de la fiche RJ45 à la terre.

L’utilisation des contacts situés aux coins extérieurs de l’interface RJ45 pour la transmission permet d’atteindre d’excellentes performances NEXT et Return Loss.

Installation

La facilité d’installation constitue l’une des principales caractéristiques des cordons LANmark 7A.

Une grande vigilance a été apportée pour garantir que l’écran reste en place et que les feuilles ne s’ouvrent pas pendant l’installation.

Le câble a été spécialement conçu pour être utilisé en combinaison avec le connecteur LANmark-7A GG45 12C (ou le connecteur GG45 à souder pour circuit imprimé).

Pour faciliter le réglage des analyseurs portables lors des tests d’installation, la valeur de vitesse de propagation (NVP) est imprimée sur le câble.
